| TH45 交流电压信号隔离分配器 |
| 交流电压信号隔离分配器-同华科技有限公司[WWW.TONHA.COM]
|
|
|
TH 45 交流电压信号隔离分配器，用来测量工频交流电压，输出两路隔离的标准模拟量信号。为两个相互隔离的采集设备同时采集一个工频电压量提供了实用简单的解决方案。TH 45 交流电压信号隔离分配器最小测量范围工频交流0~20mV，最大测量范围为工频交流0~450V。
|
|
|
|

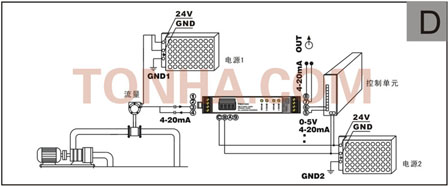

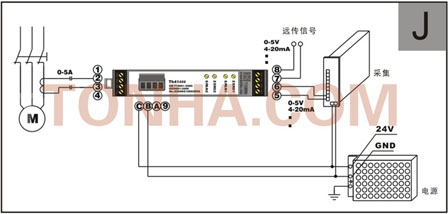

参考应用：(图D/图J)
|
|
|
|
|
型号说明
|
|
TH45
|
|
输入代码
|
|
输出1 代码
|
|
输出1 代码
|
|
代码说明
|
|
输入
|
代码
|
8
|
9
|
A
|
D
|
G
|
I
|
L
|
|
说明
|
0~20mV
|
0~75mV
|
0~5V
|
0~10V
|
0~75V
|
0~270V
|
0~450V
|
|
|
|
输出1
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
|
输出2
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
|
1500VDC/分钟
|
1500VDC/分钟
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
精 度
|
|
0.5%,1%
|
0.5%,1%
|
|
|
|
|
|
|
|
|
|
|
输入阻抗
|
|
输入 0~20mV,0~75mV,0~5V,0~10V : 100K
输入 0~75V ,0~270V,0~450V:1MΩ
|
输入 0~20mV,0~75mV,0~5V,0~10V : 100K
输入 0~75V ,0~270V,0~450V:1MΩ
|
|
|
|
|
|
|
|
|
|
|
最大驱动负载能力
|
|
5mA
|
500Ω
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
|
≤0.5S
|
≤0.5S
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
|
≤40mV/ Vp_p
|
≤40mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
消耗电流/功率(典型值)
|
|
25mA+输出电流
|
25mA+输出电流
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
100×16.6×75
|
100×16.6×75
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
