| TH51 隔离温度（热电阻）信号分配器 |
| 隔离温度热电阻信号分配器-同华科技有限公司[WWW.TONHA.COM]
|
|
|
使用热电阻测量温度是工业上最常用的测量温度的方法之一，TH 51 隔离温度(热电阻)信号分配器可测量热电阻的电阻值并且变换处理得到两路相互隔离的代表温度的标准模拟量信号实现温度测量及隔离信号分配。为两个隔离的采集设备共用一个热电阻提供实用简单的解决方案。支持Pt100、Pt10、Pt1000、Cu50、Cu100等三线或两线热电阻类型。温度测量范围用户可根据国家有关热电阻标准结合现场实际工艺要求来定义。
|
|
型号说明
|
|
TH51
|
|
输入代码
|
|
输出1 代码
|
|
输出1 代码
|
-
|
精度代码
|
/
|
量程下限
|
/
|
量程上限
|
|
代码说明
|
|
输入
|
代码
|
PU
|
PV
|
PW
|
CU
|
CV
|
|
|
说明
|
Pt100
|
Pt10
|
Pt1000
|
Cu50
|
Cu100
|
|
|
|
|
输出1
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
输出2
|
代码
|
1
|
2
|
A
|
C
|
D
|
F
|
|
说明
|
4~20mA
|
0~20mA
|
0~5V
|
1~5V
|
0~10V
|
±5V
|
|
|
|
精度
|
代码
|
W
|
X*
|
*在型号中可不标明
|
|
说明
|
0.5%
|
1%
|
|
|
量程
下限/上限
|
1.量程的上下限用户根据工艺的要求参照国家有关标准来确定,单位为0C ,产品支持负温度测量
2.量程下限为00C时,在型号中可不标明
|
|
|
技术规格
|
|
|
|
|
|
|
输出类型
|
|
电压输出型
|
|
电流输出型
|
|
|
|
|
|
|
|
|
|
供电电源
|
|
DC24V±10%
|
DC24V±10%
|
|
|
|
|
|
|
|
|
|
|
隔离耐压
|
|
1500VDC/1分钟
|
1500VDC/1分钟
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
精 度
|
|
0.3%,1%
|
0.3%,1%
|
|
|
|
|
|
|
|
|
|
|
最大驱动负载能力
|
|
5mA
|
500Ω
|
|
|
|
|
|
|
|
|
|
|
响应时间
|
|
200μS
|
200μS
|
|
|
|
|
|
|
|
|
|
|
输出纹波
|
|
≤25mV/ Vp_p
|
≤25mV/ Vp_p
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
消耗电流(典型值)
|
|
25mA+输出电流
|
25mA+输出电流
|
|
|
|
|
|
|
|
|
|
|

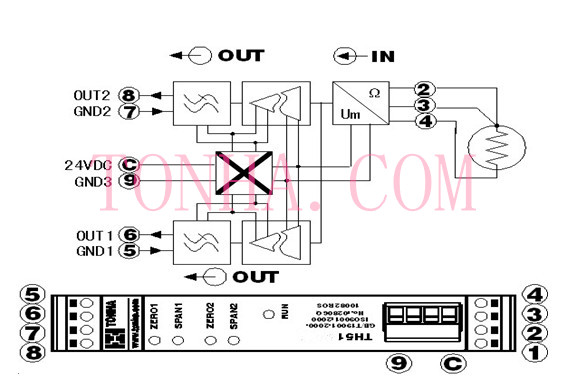

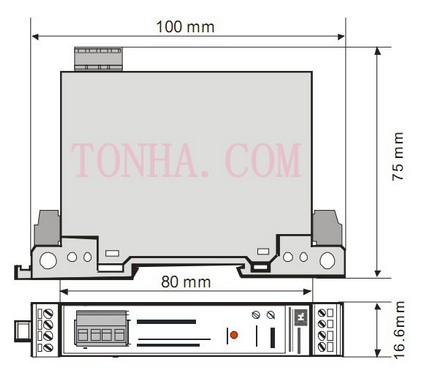

外形尺寸
|
|
100×16.6×75
|
100×16.6×75
|
|
|
|
|
|
|
|
|
|
|
端子接线线径
|
|
0.2~1.5mm2
|
0.2~1.5mm2
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
|
标准DIN对称导轨架装
|
标准DIN对称导轨架装
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
防尘设计
|
|
有
|
有
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
