| TW10 两线制温度（热电阻）变送器模块 |
| 两线制温度热电阻变送器模块-同华科技有限公司[WWW.TONHA.COM]
|
|
|
TW 10 两线制温度（热电阻）变送器模块可装入铠装热电阻的接线盒内组合成一个两线制热电阻温度变送器。支持Pt100、Pt10、Cu50、Cu100等热电阻类型
|
|
|
|

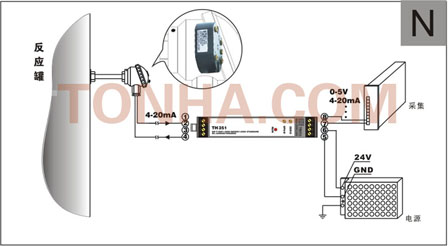

参考应用：(图N)
|
|
|
|
|
|
型号说明
|
|
TW10
|
|
输入代码
|
|
精度代码
|
/
|
量程下限
|
/
|
量程上限
|
|
代码说明
|
输入
|
代码
|
PU
|
PV
|
CU
|
CV
|
|
说明
|
Pt100
|
Pt10
|
Cu50
|
Cu100
|
|
|
|
精度
|
代码
|
W
|
X*
|
*在型号中可不标明
|
|
说明
|
0.5%
|
1%
|
|
|
量程
下限/上限
|
1.量程的上下限用户根据工艺的要求参照国家有关标准确定,单位为0C ,产品支持负温度测量
2.量程下限为00C时,在型号中可不标注
|
|
|
|
技术规格
|
|
|
Pt100
|
Pt10
|
Cu50
|
Cu100
|
|
|
|
|
|
|
|
|
|
|
输 出
|
4~20mA
|
4~20mA
|
4~20mA
|
4~20mA
|
|
|
|
|
|
|
|
|
|
|
|
精 度
|
0.1%，0.2%
|
0.1%，0.2%
|
0.1%，0.2%
|
0.1%，0.2%
|
|
|
|
|
|
|
|
|
|
|
|
电源电压
|
7.5V~36V
|
7.5V~36V
|
7.5V~36V
|
7.5V~36V
|
|
|
|
|
|
|
|
|
|
|
|
绝缘电阻
|
＞100MΩ
|
＞100MΩ
|
＞100MΩ
|
＞100MΩ
|
|
|
|
|
|
|
|
|
|
|
|
工作环境温度
|
－10~50℃
|
－10~50℃
|
－10~50℃
|
－10~50℃
|
|
|
|
|
|
|
|
|
|
|
|
工作环境湿度
|
≤85RH％
|
≤85RH％
|
≤85RH％
|
≤85RH％
|
|
|
|
|
|
|
|
|
|
|
|
储存环境温度
|
－30~60℃
|
－30~60℃
|
－30~60℃
|
－30~60℃
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
φ45×22
|
φ45×22
|
φ45×22
|
φ45×22
|
|
|
|
|
|
|
|
|
|
|
|
安装方式
|
标准铠装接线盒内直接接线
|
标准铠装接线盒内直接接线
|
标准铠装接线盒内直接接线
|
标准铠装接线盒内直接接线
|
|
|
|
|
|
|
|
|
|
|
|
壳体材料
|
阻燃ABS+PC
|
阻燃ABS+PC
|
阻燃ABS+PC
|
阻燃ABS+PC
|
|
|
|
|
|
|
|
|
|
|
|
防护等级
|
Ip40
|
Ip40
|
Ip40
|
Ip40
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
